化學填補法是一種用環(huán)氧樹脂填補的方法。它比焊接法簡單，質(zhì)量較好，技術(shù)要求不高，不怕水，耐酸堿。

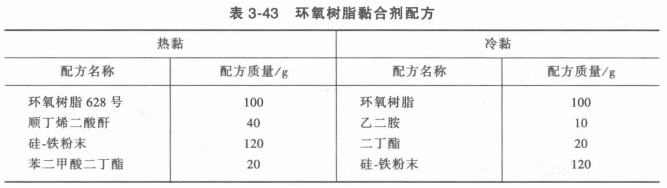

先用堿水清除油垢，后用汽油脫脂干凈，然后將裂紋處鏨成V形槽，露出金屬表面。粘合修理時，先用丙酮將機體裂縫仔細清洗干凈，然后加熱環(huán)氧樹脂，使其軟化，逐漸變成黏稠狀的液體。當溫度達到85℃時，用木棍攪拌3~5min，將環(huán)氧樹脂內(nèi)的水分、氣泡排出去，然后停止加熱片刻，將增塑劑按一定的配比放入，使其溫度保持在80~90℃之間，再均勻攪拌5~7min，以消除混合劑中的氣泡。環(huán)氧樹脂黏合劑的配方見表3~43。
用環(huán)氧樹脂黏合機體，常用熱黏和冷黏兩種方法。熱黏:當環(huán)氧樹脂溫度降低到70℃時，加入順丁烯二酸酐;冷黏:當環(huán)氧樹脂溫度降到45℃時，加入乙二胺。澆注黏補液必須使液體向單一方向自然流動，然后在室溫下或在120~140%溫度下保持5h，使黏補液硬化。
水玻璃型浸液修補法，水玻璃的固化反應為:Na2SiO2+2H2O=2NaOH +H2S102，生成的硅酸溶液由凝膠液體逐漸硬化，形成水玻璃薄膜，它能與浸透液中的飯化物、氣缸裂縫處的金屬機體連接起來，防止氣缸的滲漏。

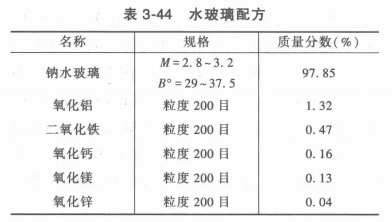

水玻璃的配方見表3-44。為了加速浸滲液硬化，可采用自然干燥和加熱干燥相結(jié)合的辦法，以促使其干燥速度加快。
