電磁閥
1)電磁閥的組成。電磁閥是單機雙溫雙制冷循環系統中分配制冷量的關鍵部件，它是一個三通閥。它的組成如圖3.33所示。
2)電磁閥的工作原理。電磁閥利用電磁原理的電源的通斷控制制冷劑在管路中的流這時2管口打開，3管口被堵住，制冷劑從1管流入2管流出，冷凍室制冷。當電磁閥通電時，線圈產生磁力，在磁力的作用下，活塞從上部位置移動到下部位置。
除霜管

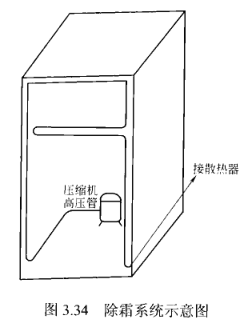

由于電冰箱內、外有很大的溫差，在箱體內外殼結合部形成“冷橋"，再加上電冰箱門封的隔熱性能較差，使電冰箱門體周圍的溫度降低。若其溫度降到空氣溫度相對的露點溫度時，即出現凝露現象。這不但給用戶造成麻煩，而且還對箱體產生銹蝕作用。為防止凝露、降低能耗，采用了熱管防露系統。它是將壓縮機排出的高壓過熱蒸氣經過電冰箱門體周邊的除霜管后，再進入冷凝器。這樣可以利用部分熱量使電冰箱門體周邊的表面溫度稍高于或接近環境溫度，從而達到了防凝露的目的。這種結構不但可以防止凝凝，而且兼有冷凝散熱的作用。除霜系統示意圖如圖3.34所示。
