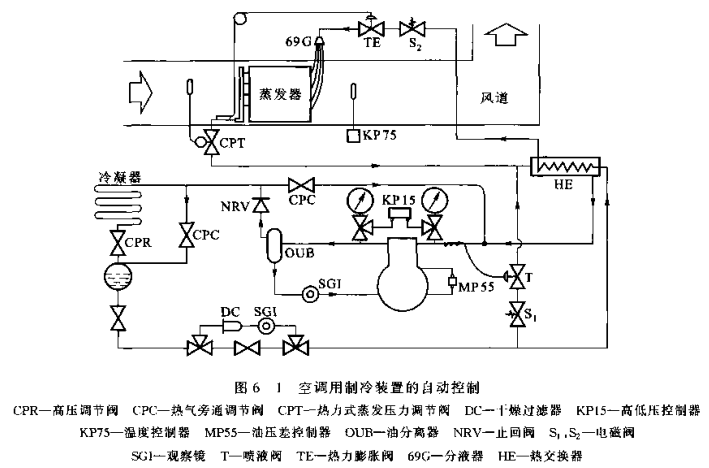

圖6一l所示為一個全年性運行的空調用制冷系統及自控實例。它用一臺無卸載機構的中型壓縮機供冷，風冷式冷凝器置于室外，冷凝器風機不變速。這種系統常見于中、小型公共場所的空氣調節機組。其自控系統有以下特點。
(1)溫度調節。在蒸發器回氣管上安裝一只專用的溫度式蒸發壓力調節閥CPT，它的感溫包感應空調房間的回風溫度。用彈簧調節回風溫度的設定值。當回風溫度升高時，調節閥CPT開大;反之，閥關小。利用溫度式蒸發壓力調節閥，在房間負荷增大時通過提高吸氣壓力(即吸氣飽和溫度)使壓縮機能力提高;通過降低蒸發溫度.增大蒸發器傳熱溫差使蒸發器能力提高。也就是說，它根據負荷的變化，調節蒸發壓力和吸氣壓力.使壓縮機能力與蒸發器能力產生新的匹配關系，從而維持空調回風溫度(也即空調房間的溫度)穩定。
利用這種溫度感應的蒸發壓力調節闊對室溫的調節效果優于采用一般的蒸發壓力調節閥。因為當負荷變化時.首先反映在回風溫度TA的變化上.然后才引起蒸發器內壓力的變化。所以用TA渴度發信可以在干擾影響到蒸發壓力波動之前就對蒸發器能力作出調節.具有前饋補償調節的特征，故反應速度和調節精度都獲得改善。
(2)能量調節。由于壓縮機自身無卸載機構，從空調舒適性角度出發.又不希望壓縮機經常開開停停.采用熱氣旁通能址調節簡單易行。系統中將熱氣旁通閥CPC與噴液間T配合使用。CPC調整在規定的吸氣壓力時開啟。吸氣壓力升高CPC開小.吸氣壓力降低CPC開大。
噴液閥T從液管引高壓液體經閥孔節流降壓后注入到熱交換器HE前的吸氣管中。選擇這一注液位置.可以使液體有足夠的時間和路程與熱氣充分混合并蒸發.不致將液滴帶入氣缸或造成噴液冷卻不完全。噴液閥的說包置于壓縮機排氣管上，根據排氣溫度自動調節液體注入量。
(3)冷凝壓力調節。由于機組采用室外安裝的風冷式冷凝器，風機又屬但速型.機組常年性運行，需要防止冬季冷凝壓力過低，蒸發器得不到充足供液。采用高壓調節閥CPR和熱氣旁通調節閥CPC聯合調節冷凝壓力。CPR裝在冷凝器出口，YI1貯液器入口之間的管道上;CPC裝在冷凝器入口到貯液器頂部的旁通管上。冷凝壓力降低時CPR關小，冷凝器積液，有效傳熱面積減小，冷凝壓力上升，CPC調節閥在感受到貯液器壓力降低時打開，將熱氣旁通到貯液器，使貯液器壓力升高.為膨脹閥提供足夠的供液動力。夏季運行冷凝壓力較高時CPR全開，CPC關閉。冷凝液體順暢地流入貯液器，冷凝氣中沒有積液，貯液器中無熱氣旁通，制冷劑按正常回路循環。
(4)安全保護。像一般制冷裝置一樣，系統中設高低壓控制器KP15.控制吸、排氣壓力;油壓差控制器MP55作油壓保護，在排氣壓力過高、吸氣壓力過低，或者達不到潤滑油的正常供油壓差時。均可由上述控制器令壓縮機停止運行。
(5)壓縮機停機。在蒸發器送風側安裝溫度控制器KP75.當送風溫度低于設定值時，溫控
器KP75動作，切斷電你，壓縮機正常停車，裝置的制冷作用停止。
這樣的裝置在空調用冷最變化幅度不太大的場合使用時.能夠保證裝置的制冷量與負荷隨時匹配，穩定運行.而且運行費用比較節省。
