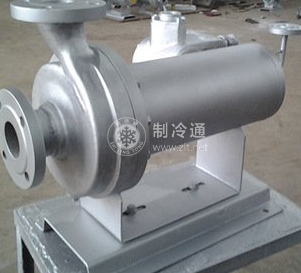

氨系的型號較多,結構不同則拆裝方法和修理項目也不盡相同。目前用得最多的是齒輪氨泵和屏蔽泵。
1)拆卸方法
a拆下地腳螺栓,取下聯軸器的彈簧軒 ,拆出泵體。
b卸去聯軸器。
c卸下泵的端壓蓋。
d將油封殼體拆下,取出機械密封器。
e取出主動和被動齒輪 ,外去齒輪上的鍵 ,將齒輪與軸分開。
2) 零件修理
a密封器 若動環和定環表面不平整或拉毛,取出后用細研磨砂在平臺或玻璃板上磨平、拋光。
b齒輪 齒輪和齒輪軸磨損后,可用堆焊、正火、車光或銑光方法修理,嚴重磨損者應更換。
c安全回放閥 閥桿磨損可用堆焊修復,彈簧變形需更換新的。
3)組裝
a將清洗后的主動齒輪 、被動齒輪通過鍵裝在軸上,再?gòu)谋皿w的左側向右對準軸承孔裝入。
b裝左、右端壓蓋板。
c將機械密封器的彈簧座、彈簧、活動環、固定環、橡膠團依次裝入油封殼體內。
d用螺釘將壓蓋固定在油封殼體上。
e校正安全閥 , 調至正常排出壓力的1.5倍。
