此處壓縮機是指全封閉式壓縮機，它是將電機和壓縮機共同裝在一個封閉的殼體內。在封閉的殼體上都有三根接線柱，機殼外的三個端子分別用于連接啟動繼電器和熱保護器，或者是連接運行電容器或其他啟動裝置。而這三個接線引柱在機殼內用于連接壓縮機電動機繞組。所以，壓縮機阻值的測定包括電機繞組值的測定和絕緣電阻的測定兩個內容。
全封閉壓縮機電機繞阻阻值的測量：全封閉壓縮機內裝有壓縮機和電機，電機是壓縮機的動力，只有電機正常啟動運轉，才能帶動壓縮機運行，促使制冷劑在制冷系統中流動，實現制冷目的。如果電機出現故障，不能帶動壓縮機啟動運行，當然就談不上制冷了。所以，電機的好壞對于全封閉壓縮機來說是至關重要的。而在全封閉的封閉殼外面測定電機的好壞，測量電機繞組的直流電阻值是必不可少的手段。測量電機繞組的阻值是用萬用表在封閉殼上的三個接線引柱上進行的。
對于使用單相交流電源的全封閉壓縮機中的電機，都是采用的電阻分相式或電容分相式單相異步電機。這類電機的繞組有兩個，也就是運行繞組和啟動繞組。運行繞組使用的導線截面積大，繞制的圈數較多，其直流電阻值一般較小;啟動繞組使用的導線截面積小，繞制的圈數較少，其直流電阻值一般都較大。例如，一臺電冰箱使用的全封閉壓縮機，其電機的運行繞組導線直徑為0.46mm，臣數為2×376匝，直流電阻為12Ω，啟動繞組導線直徑為0.35mm，臣數為2×328正，其直流電阻為33Ω。

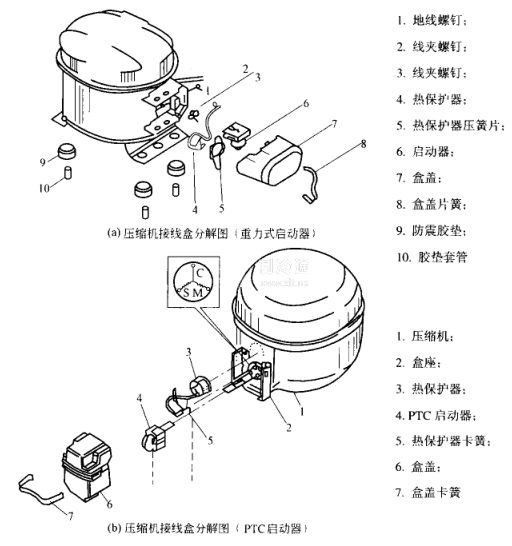

電機繞組的引線通過內插頭接到機殼上的三個接線引柱上。常用C表示電機運行繞組與啟動繞組的共同引出線端，用M表示運行繞組的引出線端，用S表示啟動繞組的引出線端。對于具體的繞組接線端子的判斷，按以下步驟進行。如圖7.18所示，卸下壓縮機的接線盒后，拆下熱保護器和起動繼電器，然后用萬用表的R×1擋在相殼上的三個接線引柱上測量電機繞組的直流電阻值。
在測量之前先分別在每根引線柱附近標上1、2、3的記號，然后用萬用表測量1與2、2與3、3與1三組引線柱之間的電阻，測量得到的電阻值如圖7.19所示。
