一般要求
1.變壓器室和電容器室盡量避免西曬，如果不可避免，就要采取遮陽措施，控制室盡量朝南。
2.布局緊湊合理，便于操作，巡視，搬運，檢修和調試。適當安排各房間的相對位置，使高壓配電室的位置便于進、出線，低壓配電室應靠近變壓器室和負荷中心，控制室和輔助間的位置便于運行人員工作和管理。
3.盡量采用自然采光和自然通風。
4.變電所對建筑方面的要求，必須達到防火，防汛，防雨雪和防小動物進入，有良好通風等要求。
建筑設計要求 當變配電所(室)與制冷氨壓縮機房毗連時，對建筑設計有如下要求：
1.變配電所(室)位置與制冷氨壓縮機房共用隔墻時，必須采用防火墻，該墻上只允許穿過與配電室有關的管道、溝道，其孔洞周圍應采用非燃燒材料嚴密堵塞(見《冷庫設計規范》GB50072-2001第4.7.6條)。
2.配電室如通過走廊或套間(包括控制室)與制冷壓縮機房相通，走廊或套間門的材料應為難燃燒體，并應有自動關閉裝置;配電室與制冷壓縮機房共用的隔墻上不宜開窗，如必須開窗時，應用難燃燒的密封固定窗(見(冷庫設計規范)GB50072-2001第4.7.8條)。
3.變配電室應有單獨向外開的大門，并采用手開門(見《冷庫設計規范》GB50072-2001第4.7.7條)。
室內變電所布置圖示例
1.單臺變壓器，無高壓配電室的室內變電所布置如圖2-24所示。適用于采用低壓計量的小型冷庫。

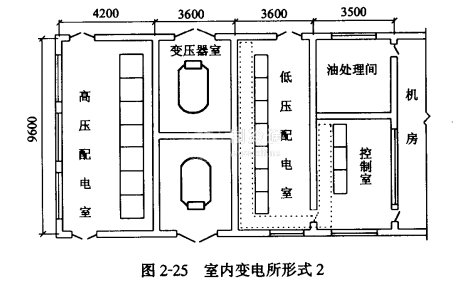

2.雙臺變壓器的室內變電所布置圖如圖2-25所示。

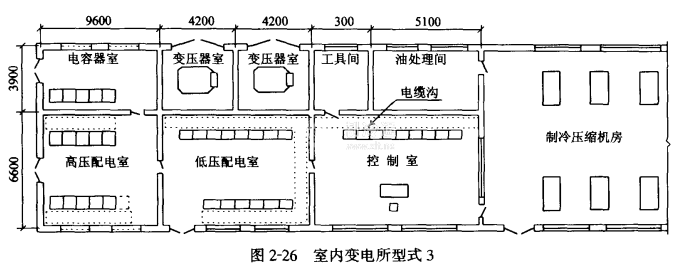

3.雙臺變壓器，有高壓電容器室的室內變電所布置如圖2-26所示。

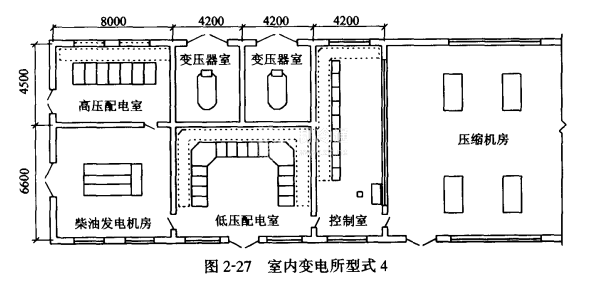

4.有柴油機備用電源的室內變電所布置如圖2-27所示。

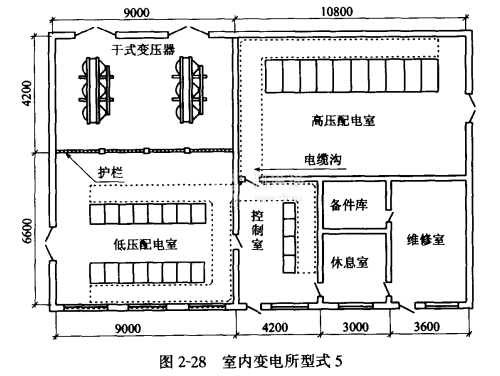

5.獨立變電所布置如圖2-28所示。
