當集油器中的油位到達下限位時，關閉2PYV加壓電磁閥和5OYV放油電磁閥，開啟IPYV減壓電磁閥。按放油程序安排相應容器開始往集油器中放油。

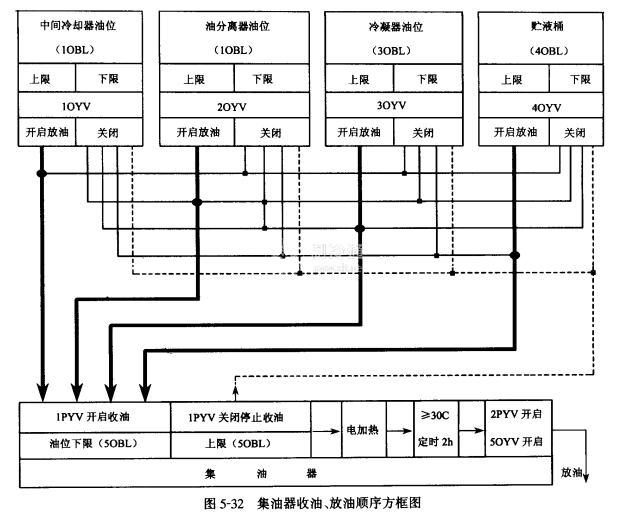

根據工藝要求各容器不能同時往集油器中放油，只允許逐個輪流放油。因此需要按集油器收油和放油程序，實行步進程序自控。放油、收油順序如方框圖5-32所示。
在上述放油過程中，若集油器內的油位上升至上限位時，則正在放油的電磁閥自動關閉停止放油。當集油器的油位降到下限時，關閉放油電磁閥5OYV后。上次未放完油的容器會再次打開放油電磁閥繼續放油。當所有的容器按程序放油完畢。又開始一個新的循環，重復上述程序進行放油。
當集油器中的油位到達下限位時，關閉2PYV加壓電磁閥和5OYV放油電磁閥，開啟1PYV減壓電磁閥。按放油程序安排相應容器開始往集油器中放油。
根據工藝要求各容器不能同時往集油器中放油，只允許逐個輪流放油。因此需要按集油器收油和放油程序，實行步進程序自控。放油、收油順序如方框圖5-32所示。
在上述放油過程中，若集油器內的油位上升至上限位時，則正在放油的電磁閥自動關閉停止放油。當集油器的油位降到下限時，關閉放油電磁閥5OYV后。上次未放完油的容器會再次打開放油電磁閥繼續放油。當所有的容器按程序放油完畢。又開始一個新的循環，重復上述程序進行放油。
