網絡中各結點相互連接的方法和形式稱為計算機網絡的拓撲結構。計算機網絡的拓撲結構就是信道的拓撲結構。不同的拓撲結構的信道訪問技術、網絡性能、設備的選擇等各不相同。它影響著整個網絡的設計、功能、可靠性和投資費用等。因此，選用合理的拓撲結構。是設計冷庫監控系統計算機網絡的重要環節。
計算機網絡的拓撲結構有點到點通信方式的星形、樹形等、環形拓撲結構。有廣播通信方式的總線形、環形、任意形等拓撲結構，以及以上各種結構的組合。冷庫監控計算機網絡多采用廣播通信方式的總線形或環形拓撲結構。
總線形拓撲結構
總線形拓撲結構采用單根傳翰線作為傳輸介質(總線)，所有的站點都通過相應的硬件接口直接連接到總線上。總線形拓撲結構多用于微機局域網中，冷庫監控系統計算機網絡也適合采用總線形結構的計算機網絡。

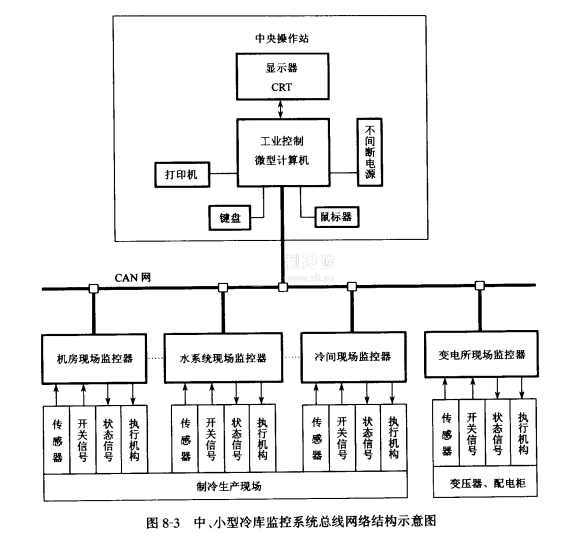

圖8-3是一個中小型冷庫監控系統總線網絡結構。通信設備(網卡)置于現場控制器和監控主機內部，所有現場控制器都掛在總線上。互相交換，共享信息的網絡。

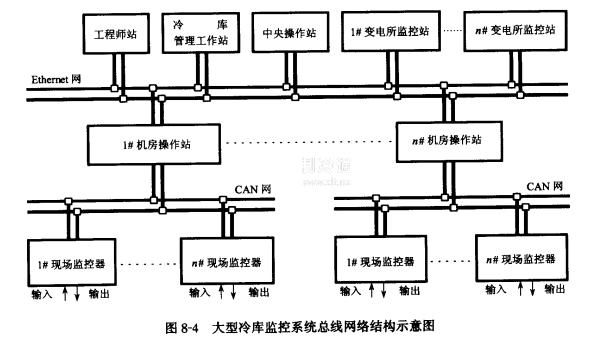

圖8-4是一個大型冷庫監控系統兩層總線網絡結構。上層網絡由工程師站、中央監控站、機房操作站、變配電所監控站組成、以太網(Ethemet Network)總線作為互相交換，共享信息的通道。下層網絡由機房操作站、現場智能控制器、CAN控制網絡總線組成，是機房操作站和現場控制器之間相互通信的網絡。總線形結構中，結點的插人和拆卸非常方便，易于網絡的擴充。當網絡中某一結點發生故障時，不影響整個網絡的運行，所以可靠性較高。
環形結構

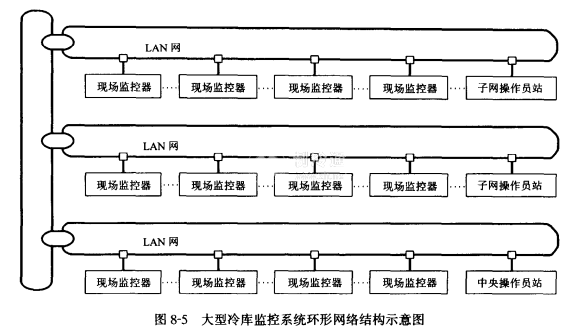

圖8-5所示，大型冷庫監控系統采用的環形結構的計算機網絡。將多個子網互聯，各子站與監控主機之間在結構上不分任何級別。因此也無需增加硬件。組網比較靈活，可以根據設備的分布情況逐步組成網絡，也可根據需要隨時拓展網絡。而且運行比較可靠。一個子網出現故障不影響其他子網和整個網絡。
