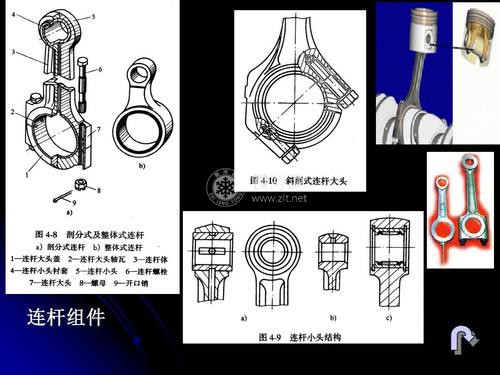

連桿式全封閉制冷壓縮機總體結構為2缸V型布置、單作用、逆流式壓縮機。壓縮機的外罩殼由鋼板沖制而成，分上下兩部分，裝配完后焊死。與半封閉壓縮機相比。結構更緊湊，體積更小、密封性能更好。電動機布置在上部，壓縮機布置在下部。氣缸體、主軸承座及電動機定子外殼制成一體，氣缸體臥式布置。偏心主軸垂直布置.上部直軸端安裝電動機轉子，下部偏心軸端安裝兩個整體式大頭的連桿。活塞為筒形平頂結構，因直徑較小，活塞上不裝活塞環，僅開兩道環形槽，使?jié)櫥统錆M其中，起到密封和潤滑作用.吸、排氣閥采用帶臂柔性環片閥結構，閥板由3塊鋼板釬焊而成。主軸下端開設偏心油道，浸入殼底油池內，主軸旋轉后產生離心力起泵油的作用，將潤滑油連續不斷經主軸油道送至主、副軸承及連桿大頭等摩擦副進行潤滑，活塞與氣缸之間供油是用潤滑了連桿大頭的潤滑油飛沫進行的。電動機布置在上部，不僅可避免電動機繞組授泡在潤滑油中，還可以利用電動機室內空腔容積作為吸氣消聲器，再在排氣通道上設置穩壓室，故壓縮機消聲效果較好。為減少機器的振動，采用3個彈性減振器支承整個機芯，其減振效果較好。
全封閉制冷壓縮機工作時，從吸氣管吸入的制冷劑穿過電動機外殼，再經過轉子和定子之間的間隙進入氣缸。蒸氣在氣缸內壓縮后，經排氣消聲器流出機殼。由于吸氣充分冷卻電動機。使壓縮機能在更大的運行界限內運轉。部分氣缸浸在潤滑油中，有利于氣缸的冷卻。電動機上部的空間，起第一吸氣消聲室的作用，電動機下部與機體之間的空間，起第二吸氣消聲室的作用。電動機位于上部有利于壓縮機的潤滑。
這種壓縮機其有效率高，運轉平穩、振動小、噪聲低、運轉可靠等特點。主要適用于以氟利昂為制冷劑的壓縮冷凝機組或整體制冷裝置.全封閉制冷壓縮機常用于電冰箱、空調器中。
