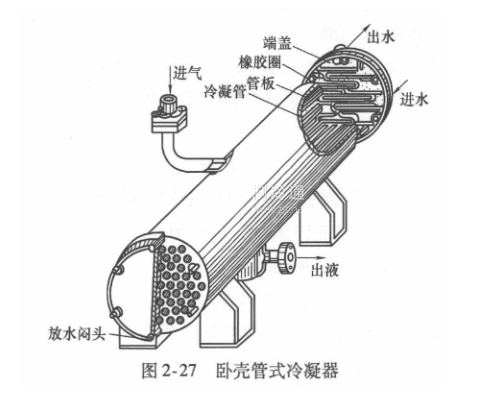

水冷式冷凝器中使用較多的為臥殼管式冷凝器，其結構如圖2-27所示。臥殼管式冷凝器采用水平放置，主要結構為鋼板卷制成的筒體，筒體兩端焊有固定冷卻管，冷卻水管脹接或焊接在管板上。為提高冷卻水在管內的流速，在冷凝器的端蓋上設計有隔板，使冷卻水在殼體內多流程、快流速。
制冷劑蒸氣從冷凝器殼體上部進入，與冷卻水管中的冷卻水進行熱交換，并在冷卻水管表面凝結為液體后，匯集到冷凝器殼底部。
殼管式冷凝器的冷卻水進、出口設在同一端蓋上，來自冷卻塔的低溫冷卻水從下部管道流入，從上部管道流出，使冷卻水與制冷劑進行充分地?zé)峤粨Q。端蓋的頂部設有排氣旋塞，下部設有放水旋塞。上部的排氣旋塞是在充水時用來排除冷卻水管內的空氣的，下部的放水旋塞用來在冷凝器停止使用時，將殘留在冷卻水管內的水放干凈，以防止冷卻水管凍裂或被腐蝕。
殼管式冷凝器的工作參數為：冷卻氟利昂制冷劑時，冷卻水流速為1.8~3.0m/s；冷卻水溫升一般為4~6℃，平均傳熱溫差為7℃，傳熱系數為930一1593W/ (㎡·℃)。
