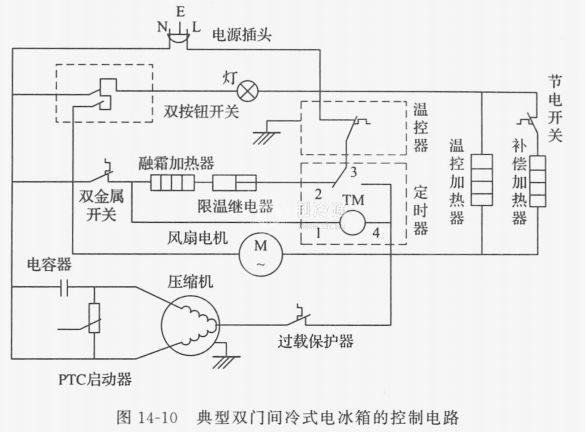

典型雙門間冷式電冰箱的控制電路如圖14-10所示，由壓縮機電機、啟動繼電器、過載保護器、風扇電機、內扇外殼加熱器、溫控器、化霖定時器、雙金屬開關(除箱溫控器)、化霜加熱器、限溫熔斷器、箱內照明燈、門開關等器件組成。
當接通電源后，化霜定時器的觸點接通壓縮機并開始累計計時，運轉狀態開始，此時壓縮機運轉，化霜加熱器與化霜定時器電機串聯。
因化霜定時器電機電阻很大，化霜加熱器上電壓很低、發熱量極小，這段時間通常為8.8h，壓縮機累計工作時間達到設計時間后，化霜定時器的觸點斷開壓縮機，接通化霜加熱器，化霜狀態開始，此時壓縮機停機，化霜定時器電機被短路，全部電壓加在化霜加熱器上，化霜加熱器發熱化霜，這段時間一般為25min。
當蒸發器表面溫度上升到8℃時，雙金屬開關斷開，化霜狀態結束，化霜加熱器停止加熱，由于化霜定時器的延時作用，壓縮機并未運轉，這一段時間為2.4min。然后化霜定時器的觸點接通壓縮機，新的工作周期開始。
