EPS泡沫塑料模壓發泡工藝

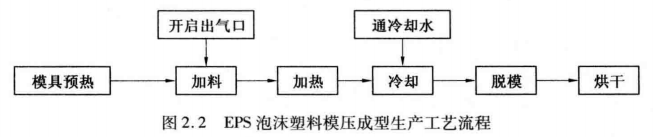

EPS保溫泡沫塑料模壓發泡工藝為:預熱、合模、加料、加熱、冷卻、脫模。加熱蒸汽通過氣室(模板)進入模腔，使模腔內的發泡珠粒膨脹黏結為一體，然后進行冷卻，脫模取出制品。這種生產方法操作方便，生產周期短，批量大，泡沫塑料制品質量好。EPS泡沫塑料模壓成型生產工藝流程如圖2.2所示。

EPS泡沫塑料板材模壓成型時的操作技術參數如下:

加熱蒸汽壓力為0. 1 MPa;加熱時間為35~40s;流水冷卻時間為420 ~480s。制品密度為0.02~0.025g/cm3。模壓成型時，使用的蒸汽壓最好偏高些，約為294 kPa(溫度為110~135℃)，如果壓力不足，會造成制品表面和中心層的密度不一致的缺陷。
