溶液換熱器的作用，是將來自吸收器的稀溶液和來自發生器的濃溶液在其中進行換熱，回收熱量，以提高性能系數。一方面使進入發生器的稀溶液溫度升高，降低發生器的熱負荷;另一方而使進入吸收器的濃溶液溫度降低，減少吸收器的熱負荷。
單效機組只有一個溶液換熱器，雙效機組除了有高、低溫兩個溶液換熱器外，還有凝水換熱器。凝水換熱器的作用是回收高壓發生器中工作蒸汽凝水的余熱，一般用于加熱進入低壓發生器的稀溶液。

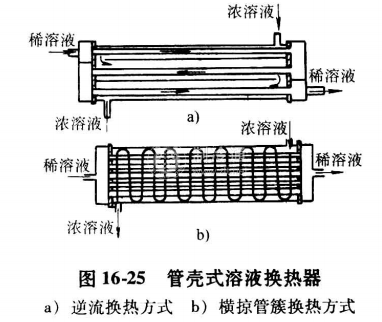

溶液換熱器通常采用管殼式結構，布置在主筒體外。外殼用碳鋼制作，一般呈方形。傳熱管采用純銅若或碳鋼管。圖16-25是管殼式溶液換熱器的示意圖。
通常濟液換熱器采用逆流和交錯流的換熱方式。稀溶液經溶液泵升壓后，在傳熱管內流動;濃溶液靠發生器;吸收器之間的壓力差和位能差，在傳熱管外流動。
因為溶液換熱過程中沒有相變，溶液換熱器的傳熱系數較低。除了適當提高溶液流速外，還可采用外肋管，或在針內加裝擾動器等方式提高傳熱性能
除了管殼式結構以外，濟液換熱器還可以采用板式結構和螺旋管結構，以提高傳熱效果。

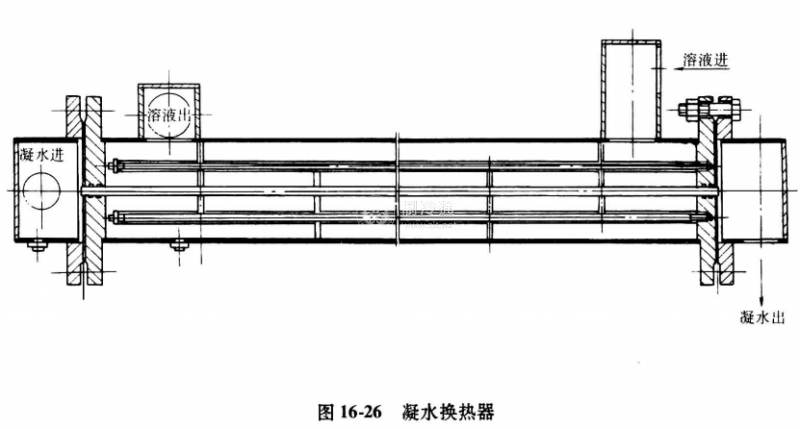

凝水換熱器也是管殼式結構，傳熱管采用純銅或鎳銅管。但因凝水有一定的壓力，并與高壓發生器相通，應作為壓力容器來考慮。圖16-26為凝水換熱器的示意圖。
