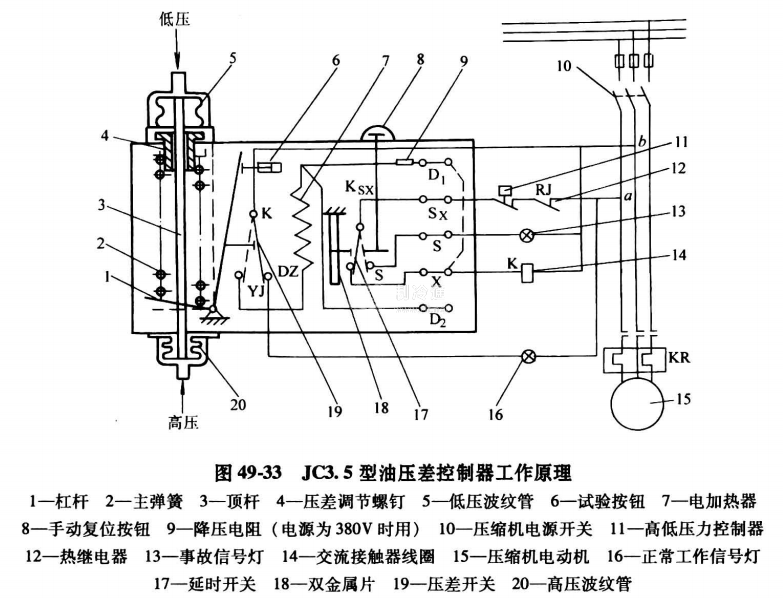

油壓差低于設定值時，頂桿3下移，杠桿1處于圖中虛線位置，將壓差開關19扳到虛線位置。正常工作信號燈16斷電熄滅，立即給出油欠壓的信號。同時電加熱器，通電，開始加熱雙金屬片18，持續通電加熱一段時間(60s左右)后，雙金屬片變形，把延時開關17扳到虛線位置，切斷壓縮機啟動控制電路，于是壓縮機停車，同時事故信號燈13接通，表明是故障性停機。
啟動前，雙金屬片處于冷態，開關17處于實線位置，只要電源合閘，啟動控制電路便接通。這時，盡管沒有油壓也不妨礙啟動。啟動后，油壓建立的過程中，盡管壓差開關19處于虛線位置.電加熱器7通電，但通電尚未持續到足以使雙金屬片18變形至可以推動延時開關17動作，油壓已達正常，于是壓差開關19回到實線位置，電加熱電路斷開，同時接通正常工作信號燈16。至此，起動完成。
控制器的正面有試驗按鈕，供試驗延時機構的可靠性使用。在制冷壓縮機正常運行中，依箭頭所示方向推動按鈕，強迫壓差開關19扳到虛線位置，并保持60s(即模擬延時繼電器持續通電60s)，如果能夠使延時開關動作，切斷電源令壓縮機停車，則證明油壓差控制器能夠可靠工作。
