為實現機組狀態監視、參數控制、故障診斷及安全保護等功能，微機控制系統必須對機組各部件中的主要參數進行連續檢測與顯示，同時也可對機組所處的運行狀態進行監視。可連續檢測的參數，包括溫度、壓力、流量、質量分?jǐn)?shù)等。
此外，機組的監測還包括對機組運行狀態的監視，其主要內容包括機組控制方式、運行狀態、液位、濃溶液運行狀態、溶液泵運轉狀態、冷水泵運轉狀態等。
在微機控制系統的數據顯示中，除機組各運行參數、運行狀態的直接顯示外，還加入了許多直觀的圖形監視功能。如:參數動態流程圖，它可將機組運行狀態及各參數的實際值顯示于系統流程圖上。

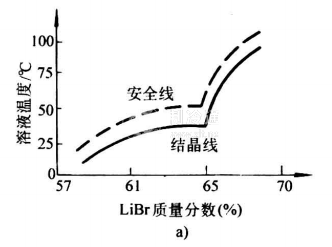

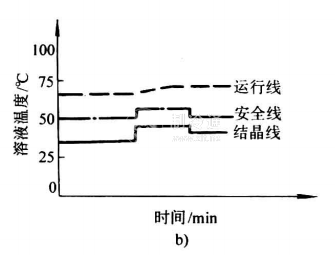

圖50-9所示是機組運行過程中的濃溶液動態顯示圖，圖50-9a顯示濃溶液結晶溫度與安全溫度，濃溶液當前所處的狀態，即濃溶液的當前溫度與濃度;圖50-9b顯示出了濃溶液溫度隨時間變化的結晶線與安全線，從圖中可明顯看出機組所處的狀態點與安全結晶線的距離，當濃溶液的狀態點處在圖中所示的虛線以上時，表示濃溶液處于安全范圍內。
