凍結物冷藏間的自動控制：凍結物冷藏間的自動控制電路

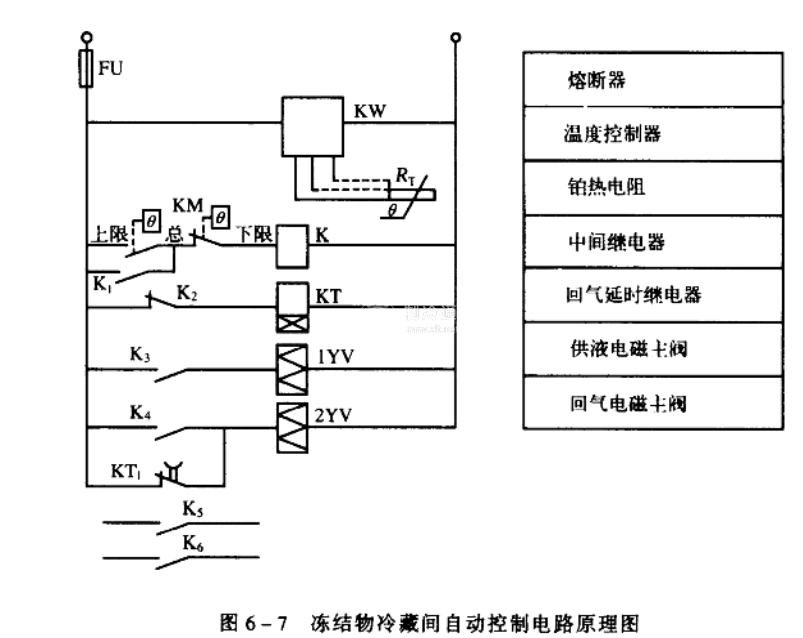

凍結物冷藏間的自動控制主要是庫溫的控制，由溫控器控制蒸發器上的供液和回氣電磁主閥實現。下面介紹TDW-12型溫度控制器對冷間進行溫度控制的電路。電路原理見圖6-7。

當冷間溫度升至設定值的上限時，溫控器發出啟動壓縮機、水泵指令，同時開啟供液和回氣電磁主閥。當冷間溫度降至設定值的下限時，發出停機、停泵、關閉供液和延時關閉回氣電磁主閥指令。從而將冷間溫度控制在設定值的上、下限之間。
