一、制冷壓縮機安全保護信號電路

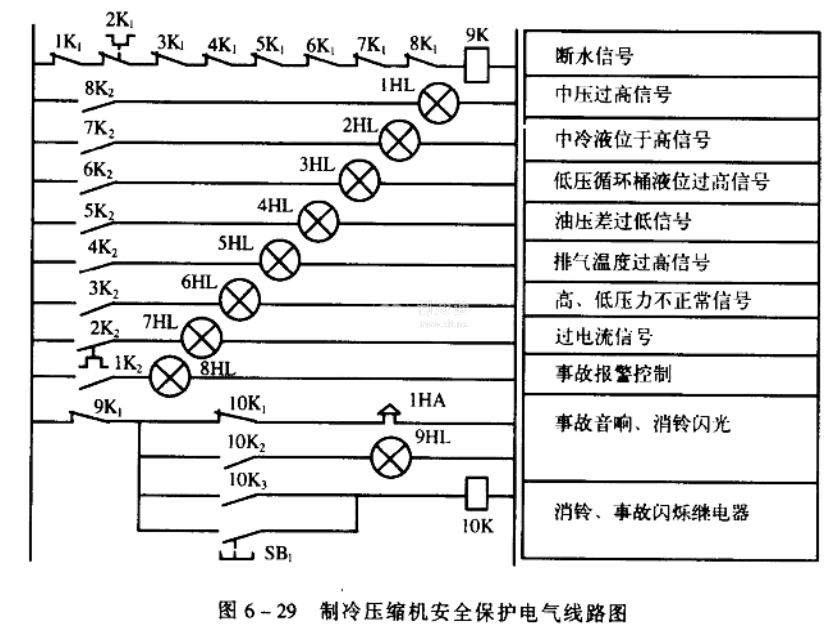

圖6-29是制冷壓縮機安全保護電氣原理圖。當各項參數都正常時，中間繼電器9K線圈通電吸合，壓縮機可以開機或繼續運轉。當某項參數不正常時(例如壓縮機冷卻水套斷水)，該項保護的觸點動作，相應的K2(如8K2)觸點閉合，指示燈(如1HL)亮，指示出相應的故障種類。同時K?(如8K?)觸點斷開使9K線圈斷電，9K?閉合電笛報警。值班員按下按鈕SB?，繼電器10K得電并自鎖，音響報警停，事故信號燈光閃爍。
二、庫房呼救信號電路

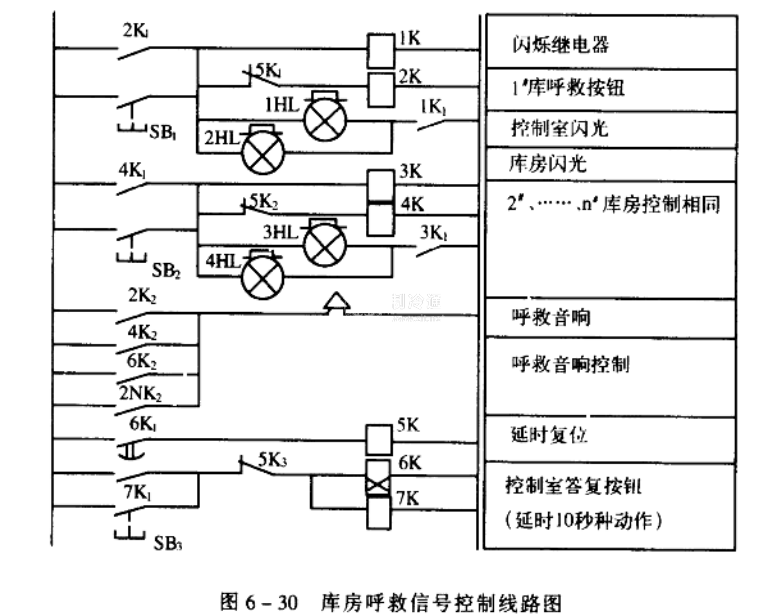

庫房呼救信號電路見圖6-30。為了使偶然被關在庫房內的工作人員能夠把消息通知自控室或機房值班人員，每間庫房均應安裝呼救按鈕;為了容易找尋，還應在呼救按鈕上方裝上長明指示燈。當按下庫房呼救按紐SB,(其他庫房的呼救相同)時，繼電器2K通電吸合，使lK閃爍繼電器接通.發出呼救的閃爍燈光和電笛報警信號。值班人員得到呼救信號后，根據閃光燈確定房間，采取相應的救護措施，并按下答復按鈕SB3答復庫房呼救人員，其呼救已起作用，同時音響電笛斷電，呼救過程結束。
三、風幕、電動門控制電路
為減少冷庫門開門時的冷量損失，在冷庫門上裝上風幕。冷庫門開啟時聯動風幕開啟，在開啟的冷庫門口產生一道風幕，阻止冷庫門內外冷熱空氣的對流。當冷庫門關閉時，在冷庫門處進行的庫內外冷熱空氣的對流被庫門隔斷，不需要風幕工作。風幕電機停止運轉。關門后防止門與門框凍結而引起開門困難，在電動門兩邊的膠條內，各裝一組電阻絲加熱器，由溫度控制器控制，保持在25℃左右。

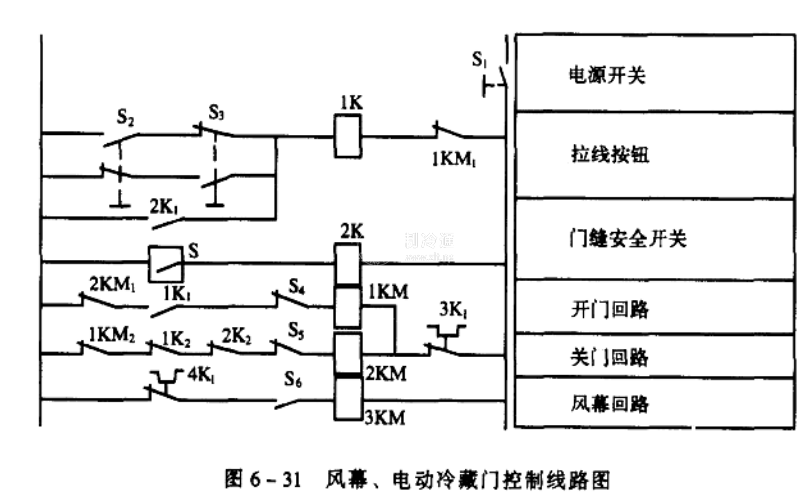

圖6-31是風幕、電動冷藏門控制線路。其控制原理是，當開門拉動拉線按鈕S?時，齒輪交互繼電器1K通電，常開觸點l K?閉合，接觸器I KM通電吸合，電機啟動開門;全開后，門框邊上的行程開關凡被撞開而切斷1KM回路，電機失電停止工作。剛開門時，撞擊閉合行程開關S6, 3KM吸合，使風幕的兩臺電機啟動，風幕工作。當需關門時，再拉動拉線按鈕S3使交互繼電器1K產生與開門時相反的動作，使常閉觸點lK?閉合，2KM吸合通電，電機產生反轉，把門關閉。當門關閉后，撞開行程開關S?,2KM失電，關門結束。此時風幕風機也停止了工作。若關門過程中，碰到物體，裝在門縫內的安全開關S閉合，使2K通電，常閉觸點2棍斷開，停止關門，同時常開觸點2K?閉合，使交互繼電器1K又產生相反動作，重新開門。用溫度控制器控制門縫電阻絲加熱器，在電阻絲加熱器電路中加上漏電保護開關進行漏電時自動保護。當庫房工作結束，為防止開、關門的誤動作，采用門搭開關S?。當門搭搭上后，S?斷開，切斷控制回路的電源，此時再拉動拉線按鈕，也不能使電機通電開門了。
