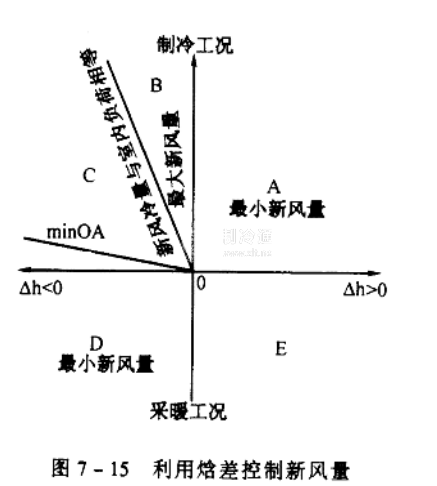

圖7-15是根據新、回風焓差控制新風量的分區圖。對新風的利用，可以分為五個區。
A區：制冷工況，而且新風焓值大于回風焓值，即Ah>0。此時，應采用最小新風運行方
式，以減少制冷機的負荷。但在此工況下，應根據空調室內空氣CO?濃度或滿足衛生條件來控制最低新風量。
B區：制冷工況區，此時新風焓值小于室內回風的焓值，即Ah < 0。顯然應采取最大新風量，充分利用自然冷源，以減輕制冷機負荷。
在B區與C區的交界線上。室外新風的焓值等于室內回風的焓值，即Δh=0。此時，可以使用室外新風經凈化處理后直接送入室內，制冷系統可以停止運行。
C區:制冷工況區，因室外新風的焓值進一步降低，此時可利用一部分回風與新風相混合，即可達到要求的送風狀態。此時可以不啟動制冷機，完全依靠自然冷源來維持制冷工況。
D區:圖中minOA線是利用最小新風量與回風混合可達到要求的送風溫度。在minOA線以下，空調系統進人采暖工況。該區使用最小新風量，以減少熱源的負荷。
E區:采暖工況，而且新風焓值比室內回風焓值高。當然，這種情況出現的幾率很少。如遇此情況，應盡量多利用室外的新風。
