（一）組成部件的功用

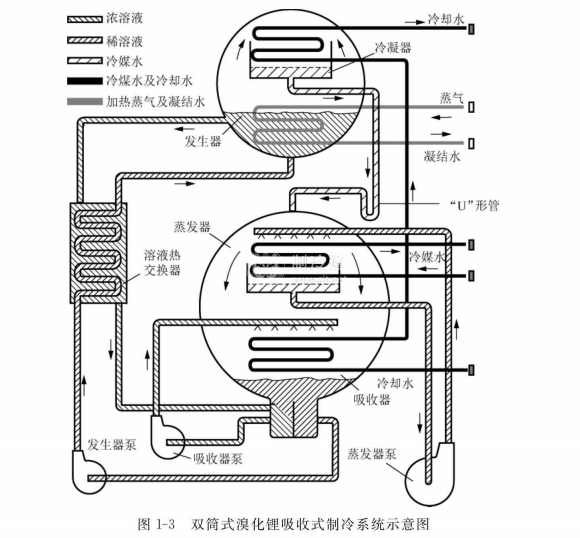

吸收式制冷系統由發生器、冷凝器、蒸發器、泵和溶液熱交換器等組成。圖1-3為雙筒式溴化鋰吸收式制冷系統的示意圖。
（二）吸收式制冷系統的工作過程
吸收式制冷系統的工作過程可分為以下兩部分。
一是發生器中產生的冷劑蒸氣在冷凝器中冷凝成冷劑水，經“U”形管進入蒸發器，在低壓下蒸發，產生制冷效應。這些過程與蒸氣壓縮式制冷循環在冷凝器、節流閥和蒸發器中所產生的過程完全相同。
二是發生器中流出的濃溶液降壓后進入吸收器，吸收由蒸發器產生的冷劑蒸氣，形成稀溶液，用泵將稀溶液輸送至發生器，重新加熱，形成濃溶液。這些過程的作用相當于蒸氣壓縮式制冷循環中壓縮機所起的作用。
