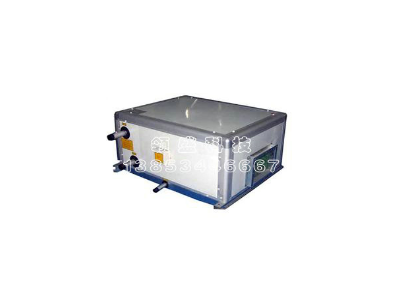

新風機組

1、新風機組溫度控制系統是由比例積分溫度控制器、安裝在送風管內的溫度傳感器和電動調節閥組成。控制器的作用是把置于送風風道的溫度傳感器所檢測到的送風溫度傳送至溫控器與控制器設定的溫度進行比較，并根據PI運算的結果，溫控器給電動調節閥一個開/關閥的信號，從而使送風溫度保持在所需要的范圍。

2、電動調節閥與風機連鎖，以保證切斷風機電源時風閥亦同時關閉。電動調節閥亦可實現與風機的聯動（如圖虛線框所示），當風機切斷電源時關閉電動調節閥。上圖中兩種連鎖線路連接方式，分別用于斷電復位設備和電關設備，用戶可據具體情況自行取舍。（有防凍要求的場合可通過行程限位器將熱水閥位保持在要求的開度）。

3、在需要制冷時，溫控器置于制冷模式，當傳感器測量的溫度達到或低于設定溫度時，溫控器給電動閥一個關閥信號，電動閥的關閥接點接通閥門關閉。如果測量溫度沒達到設定溫度，溫控器給電動閥一個開閥信號，電動閥開閥接點接通閥門打開。在需要制熱時，溫控器置于制熱模式，當傳感器測量的溫度達到或高于設定溫度時，溫控器給電動閥一個關閥信號，電動閥的關閥接點接通閥門關閉。如果測量溫度沒達到設定溫度，溫控器給電動閥一個開閥信號，電動閥開閥接點接通閥門打開。

4、當過濾網堵塞時或當其超過規定值時，壓差開關給出的開關信號。

5、當盤管溫度過低時，低溫防凍開關給出開關信號，風機停止運行，防止盤管凍裂。
