蒸發式冷凝器的冷凝壓力自動調節

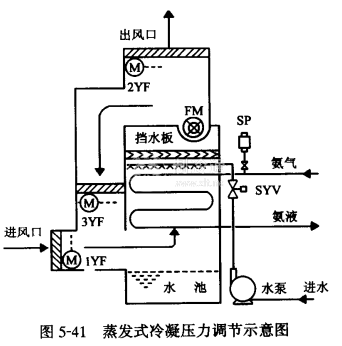

蒸發式冷凝器的冷凝壓力自動調節有下述3種方法，其工藝示意圖如圖5-41所示。
1.根據冷凝壓力調節風量，降低冷凝壓力 在蒸發式冷凝器熱氨管入口處安裝SP壓力控制器，冷凝壓力高于設定值時，FM風機就啟動運行，低于設定值時風機就停車。也可控制1YF(進風口)或2YF風閥(出風口)。風機最好選擇調速電機，以避免頻繁起停。
2.根據冷凝壓力調節進風濕度，使冷凝壓力回升 在進風口和出風口之間安裝1個旁通風道，設置旁通閥(3YF)，當冷凝壓力過低時，控制它的開啟度改變旁通風量，使一部分排出的濕空氣與進風混合，提高冷凝器內的進風濕度，降低燕發冷凝的效果，使冷凝壓力回升。
3.根據冷凝壓力改變噴淋水量，使冷凝壓力保持在穩定范圍內 根據冷凝壓力調節SYV水量調節閥的開啟度，改變噴淋水量，使冷凝壓力保持在穩定范圍內。
風冷式冷凝器的壓力調節
風冷式冷凝器的壓力調節有如下兩種方式。
1.根據冷凝壓力，調節冷卻風機的風最的方法調節冷凝壓力 在熱氨進口處安裝有壓力控制器，傳感實際的冷凝壓力，控制冷風機開停臺數和調節風速，以達到調節冷凝壓力的目的。

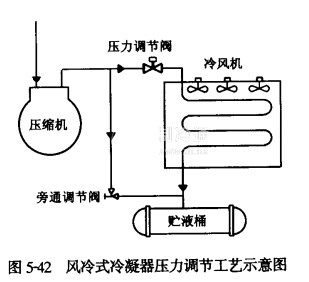

2.利用壓力調節閥和旁通調節閥來穩定冷凝壓力 根據壓力調節閥前的壓力，控制閥的開啟度，使風冷式冷凝器的冷凝壓力穩定在給定范圍內。旁通調節閥的開啟度是根據貯液器內壓力來控制的，使貯液器內壓力和冷凝器壓力始終保持一定的差值。其工藝示意圖如圖5-42所示。
