翅片管冷凝器的結構如圖8-12所示，它一般由一組或多組蛇形管組成。通常銅管直徑為6~20mm,管外套有翅片。翅片由鋼片或鋁片組成，翅片距通常為1.3~3. 2mm。制冷劑蒸氣從上部集氣管進入每根蛇形管，冷凝后制冷劑液體匯集于底部液體集管排出。空氣在風機作用下強制循環，橫向流過翅片管，將熱量帶走。由于使用了風機，增加了噪聲。為了改善冷凝器冷卻條件，并降低室內噪聲，一般將冷凝器放置于室外。

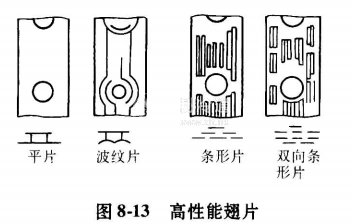

20世紀80年代中期以來，空調機的需要量迅速增長，在空氣側開發出了不少新型翅片，如波紋片、條形片等，如圖8-13所示。波紋片可通過不斷改變氣流方向來增加空氣側的擾動，表面傳熱系數比平片提高20%。條形片是指翅片表面上沖出向一個方向凸出的橋形長條，完全依靠沖條的前緣效應提高換熱效率。條形片的表面傳熱系數比平片提高65% 。雙向條形片(又稱超條形翅片)是將翅片上沖出的長條向上下兩個方向凸出。這樣使表而傳熱系數比平片提高85%。
近年來，翅片管冷凝器(也稱為風冷冷凝器)最常用的銅管管徑為φ9.52mm, 目前廣使用帶翅片的內螺紋管。內螺紋管是在管子內表面上加工出許多細微的螺旋槽，槽深以0. 2mm為宜，螺旋角以20°以上為佳。日立公司對圖8-14所示的3種不同槽形的內螺紋管進行了管內冷凝和蒸發的試驗研究。
