溶液在高、低壓發生器和高、低壓吸收器中，經歷兩次發生過程和兩次吸收過程，故稱為二級溴化鋰吸收式制冷循環。由高壓發生器產生的冷劑蒸汽，通過冷凝器進入低壓級，而由低壓發生器產生的冷劑蒸汽，則通過高壓吸收器進入高壓級。這就是高、低壓循環的接合部，使冷劑水得以在高壓發生器和低壓吸收器之間形成循環。高壓和低壓發生器各自從熱水獲得驅動的熱量，但僅有高壓發生器產生的冷劑蒸汽，才被冷凝成為冷劑水進入蒸發器制冷。因此，二級溴化鋰吸收式制冷循環的熱力系數很低，被稱為半效循環。

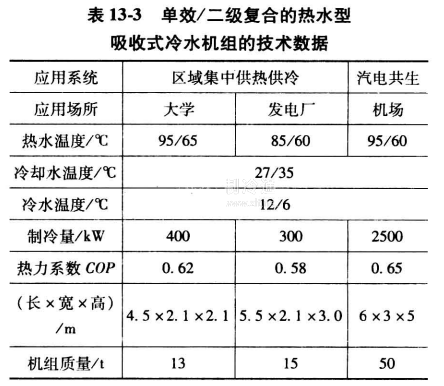

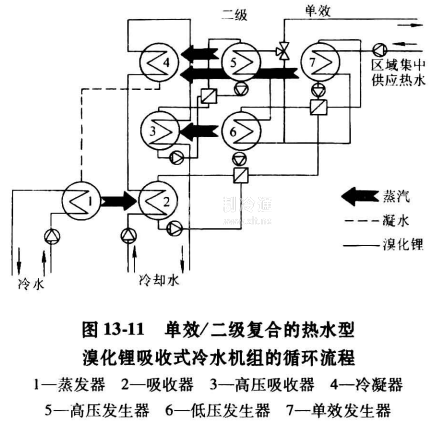

圖13-11表示一種單效/二級復合的熱水型溴化鋰吸收式冷水機組的循環流程。它由蒸發器、吸收器、冷凝器和單效發生器構成的單效循環，以及蒸發器、吸收器、高壓吸收器、冷凝器、低壓發生器和高壓發生器構成的二級循環復合而成。驅動熱源回路將單效發生器、高壓發生器和低壓發生器串聯起來，由區域集中供熱管網向機組提供95℃或85℃的熱水。用三通閥改變輸送到單效和二級循環流程的熱水量的配比，從而實現機組的負荷調節。冷卻水回路把吸收器、冷凝器和高壓吸收器串聯起來，冷卻水的溫度為27℃/35℃。通過蒸發器和冷水回路提供12℃/6℃的冷水。機組的熱力系數接近0.6。這種機組的技術數據見表13-3。
